Tropfenabscheider sind unverzichtbare Komponenten in Verdunstungskühlanlagen und gehören zu den hygienisch kritischen Bereichen dieser Systeme. Als wasserberührte Bauteile können sie als Lebensraum und Reservoir für potenziell krankmachende Mikroorganismen dienen.
Inhalt dieses Beitrags
Die 5 wichtigsten Fakten über Tropfenabscheider
- Hygienisch kritischer Bereich: Tropfenabscheider sind ein Lebensraum und Reservoir für potenziell krankmachende Mikroorganismen und gehören zu den hygienisch kritischen Bereichen innerhalb einer Verdunstungskühlanlage.
- Zugang und Demontierbarkeit: Sämtliche wasserberührten Teile, einschließlich Tropfenabscheider, müssen für Instandhaltungsmaßnahmen wie Reinigung und Desinfektion zugänglich sein. Sie müssen zudem vollständig entleerbar und demontierbar sein.
- Minimierung des Tropfenaustrags: Die Konstruktion des Tropfenabscheiders muss eine Minimierung des Tropfenauswurfs gewährleisten, um die Verbreitung von Aerosolen mit Keimen zu verhindern.
- Regelmäßige Überprüfung auf Ablagerungen und Verschmutzung: Tropfenabscheider müssen regelmäßig auf Staub- oder Rußablagerungen, mineralische Ablagerungen, Schmutz, Schlammablagerungen, Biofilm und Korrosion überprüft werden. Diese sind gegebenenfalls zu entfernen oder instand zu setzen.
- Feste Wartungsintervalle: Die Überprüfung auf Biofilm und biologische Ablagerungen an Tropfenabscheidern sollte monatlich erfolgen, eine weitergehende mikrobiologische Untersuchung ist quartalsweise vorgesehen.
Tropfenabscheider Funktion
Die Hauptaufgabe eines Tropfenabscheiders besteht darin, den Austrag von feinen Wassertröpfchen (Tropfenauswurf) in die Abluft zu minimieren. Diese Tröpfchen, auch Aerosole genannt, können bei Legionellen-belastetem Kühlwasser potenziell gesundheitsschädliche Mikroorganismen enthalten und diese in die Umgebung freisetzen. Die Funktion des Tropfenabscheiders in Lüftungsanlagen macht ihn zu einem zentralen Element der Risikominimierung. Effektive Tropfenabscheider-Technik gewährleistet, dass Keime nicht über die Abluft verbreitet werden.
Tropfenabscheider Kühlturm

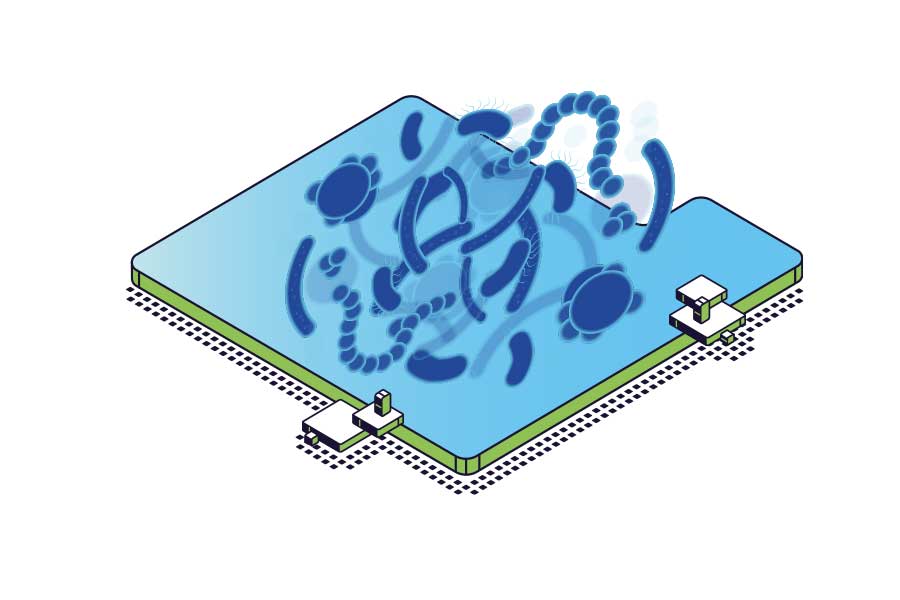

Kühlturm-Tropfenabscheider gehören zu den wasserbenetzten Oberflächen, die besonders anfällig für Biofilmbildung sind. Günstige Voraussetzungen für das Wachstum dieser schleimigen Mikroorganismenschicht sind raue Oberflächen, Korrosionsprodukte, mineralische Ablagerungen, Schlamm und Schmutz.
Tropfenabscheider Auslegung
Für optimale Hygiene müssen Tropfenabscheider für Klimaanlagen spezielle konstruktive Anforderungen erfüllen. Sämtliche wasserberührten Teile müssen für Instandhaltungsmaßnahmen wie Reinigung und Desinfektion zugänglich sein und vollständig entleerbar sowie demontierbar ausgeführt werden. Die Auslegung des Tropfenabscheiders muss eine Minimierung des Tropfenauswurfs gewährleisten, wobei die Durchflussgeschwindigkeit und variable Volumenstromverhältnisse berücksichtigt werden müssen. Kunststoff-Tropfenabscheider und Tropfenabscheider-Kanaleinbau-Systeme müssen zudem vor dem Eindringen von Schmutz und Licht geschützt werden, um Algen- und Bakterienwachstum zu verhindern.
Wartung und Überwachung
Die regelmäßige Wartung von Tropfenabscheider-RLT-Systemen ist unerlässlich, um die Hygieneanforderungen einzuhalten. Tropfenabscheider müssen regelmäßig hinsichtlich Lage und Sauberkeit überprüft werden, wobei alle Arten von Ablagerungen zu kontrollieren sind. Die Überprüfung auf Biofilm und biologische Ablagerungen sollte monatlich erfolgen, während eine weitergehende mikrobiologische Untersuchung quartalsweise vorgesehen ist. Bei festgestellten Ablagerungen sind diese zu entfernen, bei Beschädigungen oder Korrosion sind entsprechende Instandsetzungsarbeiten durchzuführen.
Nächste Termine der VDI 2047-Schulung
-
Präsenz-Schulung
-
Online-Schulung | Mehr Details >
05.02.2026, 25.02.2026, 24.03.2026
Die Hauptaufgabe eines Tropfenabscheiders besteht darin, den Austrag von feinen Wassertröpfchen (Aerosolen) in die Abluft zu minimieren. Diese Tröpfchen können bei Legionellen-belastetem Kühlwasser potenziell gesundheitsschädliche Mikroorganismen enthalten und diese in die Umgebung freisetzen. Der Tropfenabscheider ist somit ein zentrales Element der Risikominimierung und gewährleistet, dass Keime nicht über die Abluft verbreitet werden.
Tropfenabscheider sind wasserberührte Bauteile und können als Lebensraum und Reservoir für potenziell krankmachende Mikroorganismen dienen. Besonders anfällig sind sie für Biofilmbildung, die durch raue Oberflächen, Korrosionsprodukte, mineralische Ablagerungen, Schlamm und Schmutz begünstigt wird. Daher gehören sie zu den hygienisch kritischen Bereichen innerhalb einer Verdunstungskühlanlage.
Tropfenabscheider müssen in festen Wartungsintervallen überprüft werden: Die Kontrolle auf Biofilm und biologische Ablagerungen sollte monatlich erfolgen, während eine weitergehende mikrobiologische Untersuchung quartalsweise (alle drei Monate) vorgesehen ist. Dabei sind auch Staub- oder Rußablagerungen, mineralische Beläge, Schmutz, Schlammablagerungen und Korrosion zu kontrollieren.
Tropfenabscheider müssen mehrere wichtige Anforderungen erfüllen:
- Alle wasserberührten Teile müssen für Reinigung und Desinfektion zugänglich sein
- Sie müssen vollständig entleerbar und demontierbar sein
- Die Konstruktion muss eine Minimierung des Tropfenauswurfs gewährleisten
- Sie müssen vor dem Eindringen von Schmutz und Licht geschützt werden, um Algen- und Bakterienwachstum zu verhindern
- Bei der Auslegung müssen Durchflussgeschwindigkeit und variable Volumenstromverhältnisse berücksichtigt werden
Bei festgestellten Ablagerungen jeglicher Art (Biofilm, mineralische Beläge, Schlamm, Staub, Ruß) sind diese umgehend zu entfernen. Bei Beschädigungen oder Korrosion müssen entsprechende Instandsetzungsarbeiten durchgeführt werden, um die einwandfreie Funktion und Hygiene des Tropfenabscheiders wiederherzustellen.
Verdunstung ist reiner Wasserdampf ohne Gefährdung. Tropfenauswurf sind mitgerissene Wassertröpfchen mit derselben Konzentration an Chemikalien, Mineralien und Mikroorganismen wie das Kühlwasser – daher hygienisch kritisch.
Korrosionsprodukte sind chemische Verbindungen (z.B. Eisenoxide, Rost), die durch Korrosion von Metallen entstehen. Ihre rauen Oberflächen bieten ideale Anhaftungsstellen für Mikroorganismen und beschleunigen die Biofilmbildung.
Die Luftströmungsgeschwindigkeit durch den Tropfenabscheider. Sie muss so bemessen sein, dass Wassertropfen abgeschieden werden, ohne zu starken Druckabfall zu verursachen. Typische Werte liegen bei 2-4 m/s je nach Bauart.
Die schwankenden Luftmengen, die je nach Betriebszustand durch den Kühlturm strömen. Tropfenabscheider müssen bei allen Volumenströmen (Voll- und Teillast) effektiv Tröpfchen abscheiden können.
Lichteintrag fördert das Algenwachstum. Algen sind photosynthetische Mikroorganismen, die zusammen mit Bakterien Biofilme bilden und die Abscheiderleistung reduzieren sowie Hygiene und Wartungsaufwand beeinträchtigen.
